La serie RG è un sistema di guida lineare-ad alta-precisione per impieghi gravosi, progettato per applicazioni industriali in cui la deflessione strutturale deve essere ridotta al minimo. Diversamente dalle guide standard a sfere-, la serie RG utilizza rulli cilindrici di precisione come elementi volventi.
Passando dal contatto puntuale dei cuscinetti a sfere al contatto lineare dei rulli, la serie RG raggiunge un'elevata rigidità e notevoli capacità di carico con un ingombro relativamente compatto. La progettazione strutturale sia del blocco che della rotaia è stata perfezionata attraverso l'analisi del metodo degli elementi finiti (FEM) per promuovere un movimento lineare uniforme, ridurre al minimo la concentrazione delle sollecitazioni ed estendere la durata operativa. La serie RG è disponibile nelle dimensioni nominali da RG15 a RG65, con opzioni di configurazione che includono carrelli sia di tipo quadrato- (RGH) che di tipo flangia- (RGW).
-
Guida lineare a rulli RGW65HC
L'RGW65HC è un titano del movimento lineare, progettato specificatamente per macchinari industriali su mega-scala dove l'integrità strutturale è la priorità assoluta. Essendo il carrello di punta Agregar a la consulta -
Guida lineare a rulli RGW65CC
L'RGW65CC è un carrello a movimento lineare di livello industriale-progettato per offrire una rigidità strutturale senza precedenti per macchinari su larga-scala e ad alta-precisione. Essendo un Agregar a la consulta -
Guida lineare a rulli RGW55HC
L'RGW55HC è un carrello a movimento lineare ad alta-capacità progettato per fornire un'eccezionale rigidità strutturale per macchinari industriali su larga-scala e ad alta-precisione. Diversamente Agregar a la consulta -
Guida lineare a rulli RGW55CC
RGW55CC è un blocco guida lineare di tipo flangiato-ad elevata rigidità, progettato per lavorazioni CNC-pesanti, frese a portale e portali industriali su larga-scala. Parte della serie RG-orientata Agregar a la consulta -
Guida lineare a rulli RGW45HC
Serie: Serie RG (tipo a rulli cilindrici ad alta- rigidità). Dimensioni: 45 mm (pienamente compatibile con le guide RGR45). Design: Tipo HC (flangiato, allungato/carico super- pesante). Elementi Agregar a la consulta -
Guida lineare a rulli RGW45CC
Il carrello a movimento lineare RGW45CC è un componente-per carichi pesanti progettato per macchinari industriali su larga-scala che richiedono un'integrità strutturale eccezionale. Come parte della Agregar a la consulta -

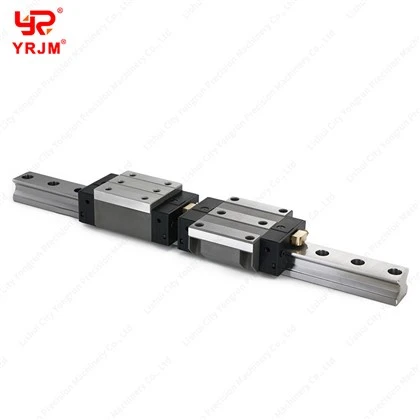

Guida lineare a rulli RGW35HC
RGW35HC è un carrello lineare ad alta-rigidità progettato per ambienti industriali esigenti. Come parte della serie di rulli RG, utilizza rulli cilindrici-rettificati di precisione invece dei Agregar a la consulta -
Guida lineare a rulli RGW35CC
RGW35CC è un blocco di guida lineare di tipo industriale-flangiato-progettato per lavorazioni CNC-per impieghi gravosi, frese a portale e portali industriali su larga-scala. Essendo un componente Agregar a la consulta -
Guida lineare a rulli RGW30HC
RGW30HC è un blocco di guida lineare di tipo flangiato-ad elevata-rigidità-progettato per lavorazioni CNC-per impieghi gravosi, portali di grande-formato e presse industriali. Come parte della serie Agregar a la consulta -
Guida lineare a rulli RGW30CC
Serie: Serie RG (tipo a rulli ad altissima rigidità-). Dimensioni: 30 mm (pienamente compatibile con le guide RGR30). Design: Tipo CC (flangia, carico pesante, lunghezza standard). Elementi rotanti: Agregar a la consulta -
Guida lineare a rulli RGW25HC
RGW25HC è un carrello a movimento lineare di alta qualità, ad altissima-rigidità-ultra, progettato per applicazioni in cui l'integrità strutturale e la capacità di carico-per carichi pesanti non Agregar a la consulta -
Guida lineare a rulli RGW25CC
RGW25CC è un blocco di movimento lineare ad alte-prestazioni progettato per applicazioni industriali che richiedono estrema rigidità e versatilità di montaggio. Essendo un componente di punta della Agregar a la consulta
Configurazioni dei blocchi serie RG e guida alla selezione
La serie RG è disponibile in due configurazioni di blocchi principali per soddisfare diversi requisiti strutturali e di montaggio:
RGH (tipo quadrato):
Un blocco quadrato stretto e alto-profilo progettato per il montaggio dall'alto-verso il basso. Questa configurazione è ideale per assi lineari in cui lo spazio laterale è limitato, come all'interno delle colonne delle macchine o dei telai compatti delle macchine utensili.
RGW (tipo flangia):
Un blocco con posizione ampia-con flange di montaggio laterali. L'ampia impronta strutturale fornisce una resistenza superiore ai carichi torsionali e di momento, supportando al contempo configurazioni flessibili di montaggio top-down o bottom-up.
Dimensioni disponibili e classi di carico:
Dimensioni dei binari:Disponibili in larghezze nominali standard delle guide che vanno da 25 mm a 65 mm.
Classi di carico:Forniti in bozzelli "CA/CC" di lunghezza-standard per carichi utili distribuiti e bozzelli "HA/HC" allungati, per carichi extra{1}}pesanti-progettati specificatamente per applicazioni a-coppia elevata, a carrello-singolo o a sbalzo.
Principi fondamentali della progettazione della serie di rulli RG
L'eccezionale rigidità e le prestazioni di carico elevato-della serie RG sono governate da tre principi meccanici primari:
01.
Il vantaggio del rullo: contatto lineare o contatto puntuale
Le guide lineari tradizionali utilizzano cuscinetti a sfera sferici, concentrando i carichi su un singolo punto microscopico. Sotto forze estreme, questo punto di contatto subisce una deformazione elastica, inducendo una conformità strutturale (spesso descritta come "spugnosa") nell'asse.
La soluzione RG: La serie RG sostituisce le sfere con rulli cilindrici che si interfacciano con la rotaia lungo una linea continua. Distribuendo il carico su una superficie notevolmente maggiore, i rulli cilindrici riducono drasticamente la deformazione elastica. Ciò offre una rigidità strutturale fino al 300% più elevata rispetto agli equivalenti del tipo a sfera-, garantendo stabilità di posizione senza compromessi durante le operazioni di lavorazione più pesanti.
02.
Geometria di carico simmetrica a 4 vie
La serie RG è progettata specificatamente per ambienti ad alta-precisione e-carico pesante in cui sono comuni forze multi-direzionali.
Rigidità omnidirezionale: progettata con quattro file di rulli configurate con un angolo di contatto simmetrico di 45-gradi, la serie RG presenta una capacità di carico-uniforme su tutti gli assi primari: radiale (verso il basso), radiale inverso (verso l'alto) e laterale (lateralmente).
Concentrazione ridotta dello stress: la distribuzione uniforme dello stress lungo l'area di contatto lineare dei rulli previene l'affaticamento localizzato del materiale (scheggiatura). Ciò garantisce una durata di servizio prolungata anche in ambienti di produzione intensivi continui, 24 ore su 24, 7 giorni su 7.
03.
Resistenza al carico momento superiore
I portali pesanti e le strutture delle macchine spesso sottopongono le guide lineari a forze torsionali elevate (beccheggio, imbardata e rollio).
Il vantaggio: grazie al robusto design strutturale dei carrelli RG e all'elevata rigidità dei rulli cilindrici, questa serie offre una resistenza al carico di momento- superiore. Previene efficacemente la deflessione (oscillazione) del carrello quando la testa utensile è spostata o spostata a sbalzo rispetto al centro della rotaia.
Domande frequenti
D: Che tipo di azienda è la tua?
A: Siamo un produttore con la nostra propria fabbrica.
D: Dove si trova la vostra azienda? Permettete visite in fabbrica?
R: La nostra azienda ha sede nella città di Lishui, nella provincia di Zhejiang, in Cina, un centro di fama nazionale per i prodotti di movimento lineare. Vi invitiamo a visitare e ispezionare le nostre strutture.
D: Fornite campioni?
R: Offriamo campioni gratuiti per verificare la qualità del prodotto.
D: Offrite la personalizzazione dei vostri prodotti?
A: Sì, forniamo servizi di personalizzazione OEM/ODM.
D: È possibile personalizzare la confezione del prodotto?
R: Sì, offriamo anche servizi di marcatura dei prodotti.
D: I vostri prodotti sono coperti da garanzia?
R: Sì, forniamo una garanzia estesa di due-anni per i nostri prodotti.
D: Quali certificazioni possiede la vostra azienda?
A: Possediamo la certificazione del sistema di gestione della qualità ISO9001 e la certificazione CE.
D: Qual è la quantità minima dell'ordine?
R: La quantità minima dell'ordine è di un pezzo.
D: Qual è il tempo di consegna?
R: Gli ordini in piccoli lotti vengono spediti entro 3-7 giorni. Gli ordini in lotti di grandi dimensioni vengono generalmente spediti entro 7-30 giorni.
D: Quali metodi di pagamento accettate?
R: Accettiamo PayPal, bonifici bancari, lettere di credito e altri metodi.
D: Quali opzioni di spedizione sono disponibili?
R: Offriamo diversi canali di spedizione, tra cui il trasporto marittimo, il trasporto aereo, i servizi di corriere e la posta ordinaria.
D: Quanto tempo è generalmente necessario per ricevere una risposta?
R: Per domande su prodotti e prezzi, garantiamo una risposta entro 24 ore (spesso molto più velocemente).
Essendo uno dei produttori e fornitori di guide lineari a rulli più professionali in Cina, siamo caratterizzati da prodotti di qualità e prezzi competitivi. Ti assicuriamo di acquistare guide lineari a rulli personalizzate prodotte in Cina qui dalla nostra fabbrica. Contattaci per un campione gratuito.
