Guida lineare HGW30HC

Guida lineare HGW30HC

Descrizione del prodotto

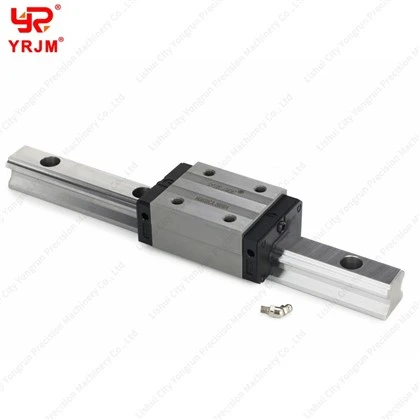

L'HGW30HC è un carrello a movimento lineare flangiato ad alta-rigidità della serie HG Heavy Load. Progettato per applicazioni che richiedono stabilità strutturale e capacità di carico eccezionali, questo blocco è specificamente progettato per un'integrazione perfetta con le guide profilate lineari standard da 30 mm di larghezza (serie HGR30).


Ingegneria e progettazione avanzate

• Quattro-ricircoli di sfere:La geometria interna presenta quattro file di sfere di precisione-in acciaio temprato disposte con un angolo di contatto simmetrico di 45-gradi. Ciò fornisce una capacità di carico bilanciata-nelle direzioni radiale, inversa-radiale e laterale, garantendo prestazioni ad alta fedeltà indipendentemente dall'orientamento di montaggio.
• Carrello "HC" allungato:La designazione "HC" (Super Heavy Load) denota la variante extra-lunga, con una lunghezza totale del bozzello di 120,4 mm (rispetto ai 97,4 mm standard del modello CC). Questa lunghezza aggiuntiva ospita una maggiore quantità di sfere d'acciaio ricircolanti, distribuendo i carichi strutturali su un'area superficiale più ampia per ridurre lo stress dell'unità.
• Montaggio con flangia bidirezionale:Il profilo flangiato (tipo W-) presenta un ingombro più ampio che migliora la stabilità laterale e la resistenza al carico di momento-. L'interfaccia di montaggio del blocco è progettata per consentire l'installazione dei bulloni di montaggio dall'alto verso il basso o dal basso verso l'alto, offrendo un'integrazione meccanica versatile.


Guida alla selezione: HGW30CC (carico pesante) rispetto a HGW30HC (carico extra pesante)
Sebbene entrambi i carrelli funzionino su binari HGR30 standard e condividano la stessa sezione trasversale-di montaggio (altezza: 42 mm, larghezza: 90 mm), le loro lunghezze fisiche sono ottimizzate per diversi profili di carico strutturale.

• Specificare HGW30CC (Standard Heavy) se:

La macchina utilizza un design del carrello multi-blocco (tipicamente quattro blocchi in totale, con due blocchi che supportano ciascuna guida). Poiché i carichi utili sono condivisi su più punti di contatto, la lunghezza standard del blocco di 97,4 mm è pienamente sufficiente. Questa scelta riduce al minimo la massa complessiva del carrello e ottimizza il budget dei componenti senza sacrificare la precisione.

• Specificare HGW30HC (carico extra pesante) se:

Stai progettando un asse con una sporgenza elevata o un carico a sbalzo (come una testa del mandrino verticale pesante supportata da un singolo binario dell'asse Z-). Poiché il blocco HC allungato è più lungo (120,4 mm), ospita più cuscinetti a sfera attivi. Questa impronta di contatto ampliata aumenta la capacità dinamica a 47,27 kN e la capacità statica a 69,16 kN, garantendo un'eccezionale rigidità strutturale e vibrazioni ridotte al minimo in caso di carichi di momento gravosi.
