Selezione del tipo di guida lineare destra
La scelta della guida lineare corretta è fondamentale per le prestazioni di un sistema di movimento. Le designazioni delle serie (EG, HG, RG, MG, ecc.) si riferiscono a diversi progetti strutturali, ciascuno ottimizzato per un requisito applicativo specifico-che ruota principalmente attorno alla capacità di carico, alla rigidità del momento e alle dimensioni.
Ecco una guida per selezionare la serie di guide lineari appropriata:
1: Determinare la priorità delle prestazioni
| Fattore critico | Soluzione richiesta | Miglior tipo di serie di guide |
| Carico massimo e massima rigidità | Contatto di linea (rulli cilindrici) | Guida a rulli (ad es. RG) |
| Carico pesante/standard e precisione | Contatto con la sfera (altezza standard) | Guida a sfere per carichi pesanti (ad es. HG) |
| Basso profilo e resistenza al momento | Contatto con la palla (profilo ampio/basso) | Guida a sfera a basso profilo (ad es. EG) |
| Miniaturizzazione e spazio ristretto | Contatto con la sfera (scala ridotta) | Guida in miniatura (ad es. MGN/MGW) |
2: Confronto dettagliato delle serie e vantaggi

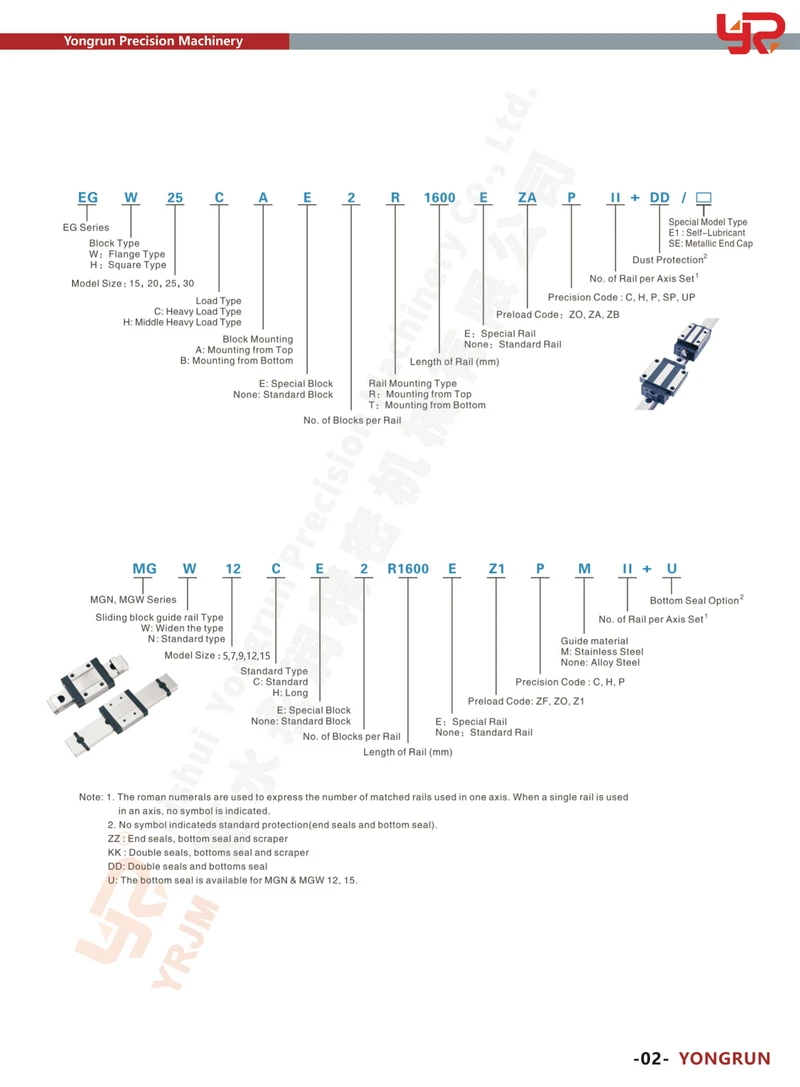

| Tipo di serie guida | Focus sul design | Vantaggi principali | Applicazioni ideali |
| Serie RG (guide a rulli) | Rigidità massima (contatto di linea) | Utilizza rulli cilindrici per il contatto in linea, garantendo la massima rigidità e capacità di carico. Migliore resistenza ai carichi momento pesanti. | Macchine utensili CNC di fascia alta-, rettifica pesante, centri di lavoro, presse- ad alta forza. |
| Serie HG (carico pesante) | Standard per uso generale (contatto con la sfera) | Lo standard industriale versatile. Eccellente capacità di carico-in tutte e quattro le direzioni. Buona precisione ed elevata durata. | CNC generale, automazione standard, prelievo generale-e-posizionamento, assemblaggio automatizzato. |
| Serie EG (profilo basso) | Riduzione dell'altezza (baricentro basso) | Altezza del blocco più corta rispetto alla serie HG. Il blocco più largo e il baricentro più basso aumentano la rigidità del momento di rollio (attraverso la rotaia). | Produzione di semi-conduttori, applicazioni con vincoli di altezza verticale, apparecchiature di ispezione. |
| Serie MG (miniatura) | Estremamente compatto e leggero | Costruito in dimensioni molto piccole (ad esempio, larghezza da 5 mm a 15 mm). MGW (Wide) offre una migliore stabilità rispetto a MGN (Narrow). | Stampanti 3D, dispositivi medici, scanner ottici, robotica di micro-assemblaggio, posizionamento di piccoli strumenti. |
