Vantaggi principali delle diverse configurazioni di chiocciole a ricircolo di sfere

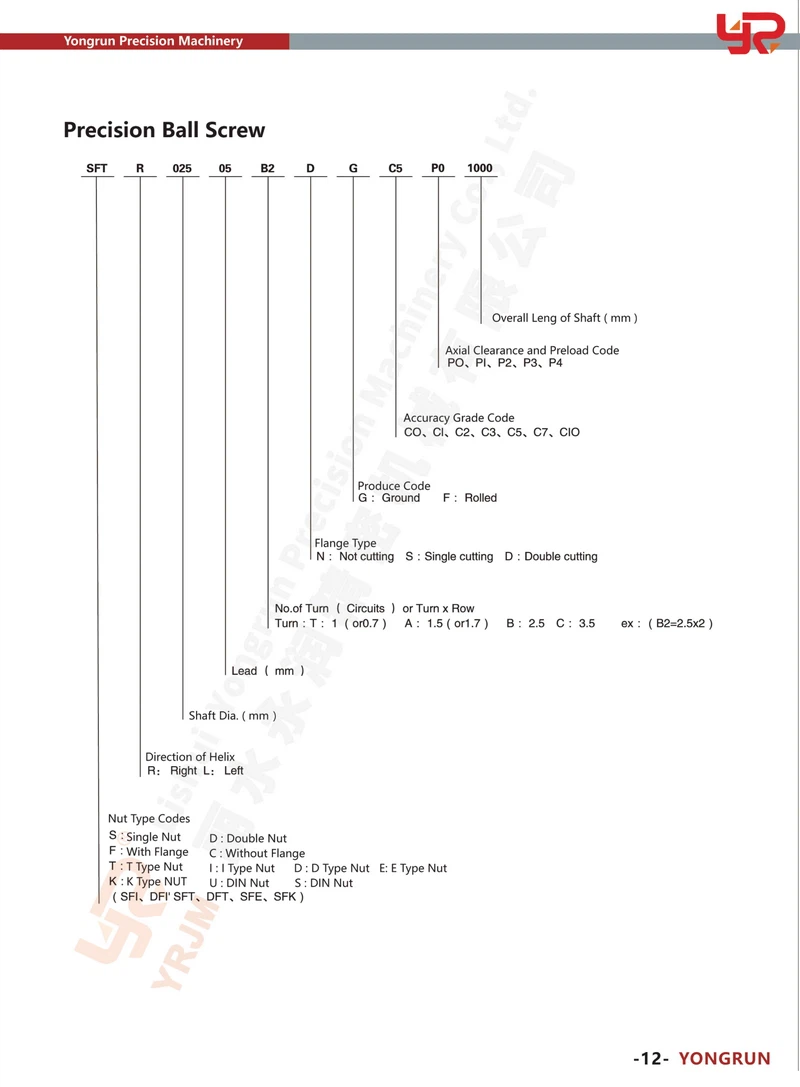

I prefissi più comuni definiscono il tipo di dado e lo standard di piombo:
S=Dado singolo (standard)
D=Chiocciola doppia (elevata rigidità/precarico)
F=Dado flangiato (montaggio più semplice)
Stile design U/E/S/K =
1. SFU e DFU (dado flangiato cilindrico standard)
Modelli:SFU (dado singolo), DFU (dado doppio - tipo ad alta rigidità- più comune)
Progetto:Una chiocciola a sfera standard con una flangia di montaggio (spesso rettangolare o circolare) integrata direttamente nel corpo.
Vantaggi:
Versatilità:Lo-standard completo per le applicazioni industriali.
Vantaggio DFU:Fornisce la massima rigidità assiale e un gioco minimo poiché utilizza due dadi precaricati l'uno contro l'altro, rendendolo ideale per applicazioni CNC ad alta-precisione e-spinta elevata.
Montaggio facile:La flangia integrata semplifica l'avvitamento del dado direttamente al carrello.
2. SFE (chiocciola ad alta-velocità con bassa rumorosità)
Modello:SFE (dado-ad alta velocità)
Progetto:Spesso presenta un design specializzato (ad esempio, circolazione del deflettore finale) che riduce al minimo l'attrito e il rumore della sfera, soprattutto a velocità di rotazione elevate.
Vantaggi:
Velocità massima:Eccellenti valori DN (diametro x giri/min), che consentono una velocità di rotazione molto più elevata rispetto ai dadi standard.
Funzionamento silenzioso:Genera meno rumore e vibrazioni alle alte velocità.
Gestione termica:Il basso attrito aiuta a ridurre al minimo la generazione di calore.
3. SFI (dado di precarico interno - corpo singolo)
Modello:SFI (dado di precarico a circolazione interna)
Progetto:Un unico dado con caratteristiche interne che creano il precarico necessario (spesso attraverso sfere leggermente sovradimensionate o un meccanismo di cambio).
Vantaggi:
Precarico compatto:Raggiunge zero-gioco in un unico corpo del dado più compatto rispetto al doppio dado DFU più voluminoso.
Buona rigidità:Offre un buon equilibrio tra rigidità e dimensioni ridotte, rendendolo adatto a macchine compatte.
4. SFS (dado cilindrico/senza flangia)
Modello:SFS (dado cilindrico)
Progetto:Un corpo dado semplice e cilindrico senza flangia di montaggio integrata.
Vantaggi:
Rigidità personalizzata:Deve essere montato all'interno di un alloggiamento per dado-lavorato personalizzato (staffa). Ciò consente al costruttore della macchina di ottenere la massima rigidità di montaggio premendo o bloccando l'intera superficie cilindrica in un foro di precisione.
Flessibilità di progettazione:Adatto quando una flangia è scomoda per la geometria della macchina.
5. SFK (dado compatto/miniaturizzato)
Modello:SFK (dado flangiato compatto - utilizzato solitamente su diametri piccoli)
Progetto:Un dado compatto e in miniatura con una piccola flangia, generalmente utilizzato per viti di piccolo-diametro (ad es. da 6 mm a 12 mm).
Vantaggi:
Miniaturizzazione:Essenziale per l'assemblaggio elettronico, le apparecchiature di laboratorio e qualsiasi applicazione che richieda spazi estremamente ristretti.
Bassa inerzia:Ideale per il posizionamento di carichi leggeri-ad alta-velocità.
6. SFY (dado a flangia quadrata - meno comune)
Modello:SFY (dado a flangia quadrata)
Progetto:Una chiocciola a ricircolo di sfere con flangia di montaggio quadrata (o rettangolare).
Vantaggi:
Allineamento facile:La flangia quadrata spesso semplifica l'allineamento del montaggio, poiché può essere facilmente squadrata rispetto a un bordo di riferimento o a una scanalatura a T-.
Compatibilità:Progettato per adattarsi a modelli di montaggio standard specifici del settore, semplificando la sostituzione dei componenti.
